1、采用機(jī)筒清理劑

如果注射制品用原料更換比較頻繁或者是機(jī)筒中殘料與換料的塑化溫度范圍相差較大，為了節(jié)省原料和提高工作效率，采用機(jī)筒清理劑是比較經(jīng)濟(jì)的。專用清理劑是一種類似橡膠料的物質(zhì)，在機(jī)筒中高溫不熔融，在螺桿的螺紋槽中呈軟化膠團(tuán)狀，在螺桿的螺紋槽中前移時(shí)可把殘料帶走，使機(jī)筒內(nèi)得到清理。

2、采用換料頂出法

如果準(zhǔn)備新?lián)Q的原料塑化溫度范圍高于機(jī)筒中殘料的塑化溫度范圍，可把機(jī)筒和噴嘴加熱升溫至新?lián)Q原料的很低塑化溫度，然后加入新?lián)Q料并連續(xù)對(duì)空注射，直至料筒中沒有殘料。

如果機(jī)筒中殘料的塑化溫度范圍高于準(zhǔn)備更換料的塑化溫度范圍，應(yīng)先將機(jī)筒加熱升溫至機(jī)筒中殘料的塑化溫度范圍，然后加入新?lián)Q料，進(jìn)行殘料的清除。

注塑機(jī)機(jī)筒中殘料和更換原料的塑化溫度范圍及清除殘料用溫度值見表6-5和表6-6。

3、采用過渡換料頂出法

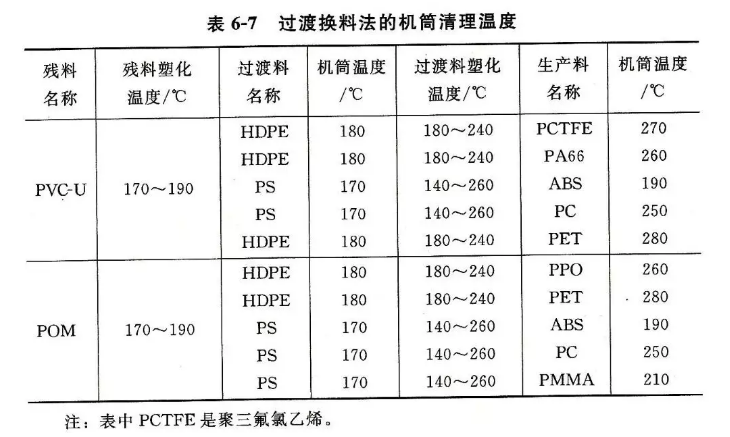

用過渡換料頂出法清除機(jī)筒中殘料比第二種換料頂出清除殘料法多一道工序，這種方法適合于殘料塑化溫度低于換料塑化溫度且極易分.解的殘料清除。方法是：先用熱穩(wěn)定性比較好的高密度聚乙烯或聚苯乙烯，按表6-7中剛開始換料溫度加熱，直至基本清除機(jī)筒中殘料，再用準(zhǔn)備生產(chǎn)用料，按此料的很低塑化溫度，然后全部清除殘料，即可繼續(xù)生產(chǎn)。
